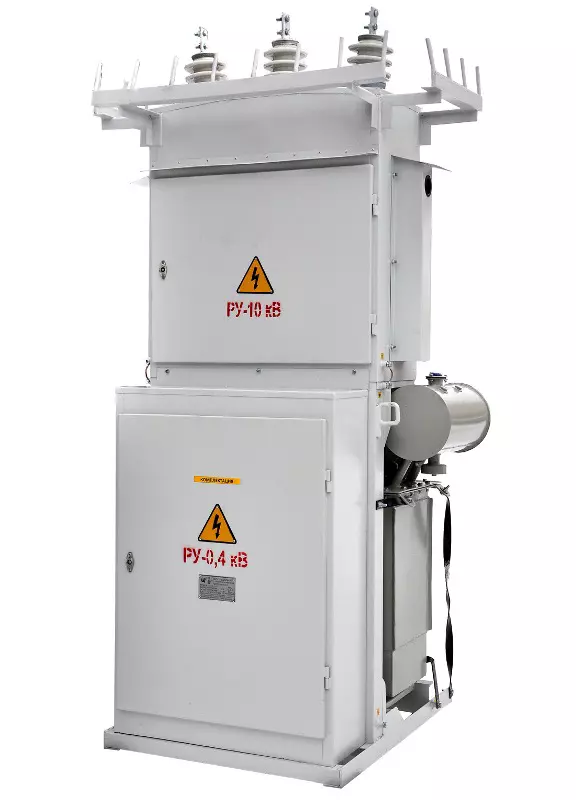

Подстанции трансформаторные комплектные мощностью

25-250 кВА трехфазного переменного тока частотой 50 Гц

напряжением 10(6)\0,4 кВ представляют собой

однотрансформаторные подстанции тупикового типа

наружной установки и служат для электроснабжения

сельскохозяйственных потребителей, отдельных населенных

пунктов и небольших промышленных объектов в районах

с умеренным климатом (от -45°С до +40°С).

Вид климатического исполнения У1 по ГОСТ15150.

Нормальная работа КТПМ обеспечивается при

следующих условиях:

1.  Высота над уровнем моря - не более 1000 м;

2.  Окружающая среда – невзрывоопасная, не содержащая токопроводящей пыли, агрессивных газов и паров в концентрациях, снижающих параметры КТП в недопустимых пределах;

3.  Скорость ветра до 36 м/с (скорость напора ветра до 800 Па);

4.  Тип атмосферы – II по ГОСТ  15150.

КТПМ имеет следующие составные части:

1.  Устройство со стороны высшего напряжения (УВН);

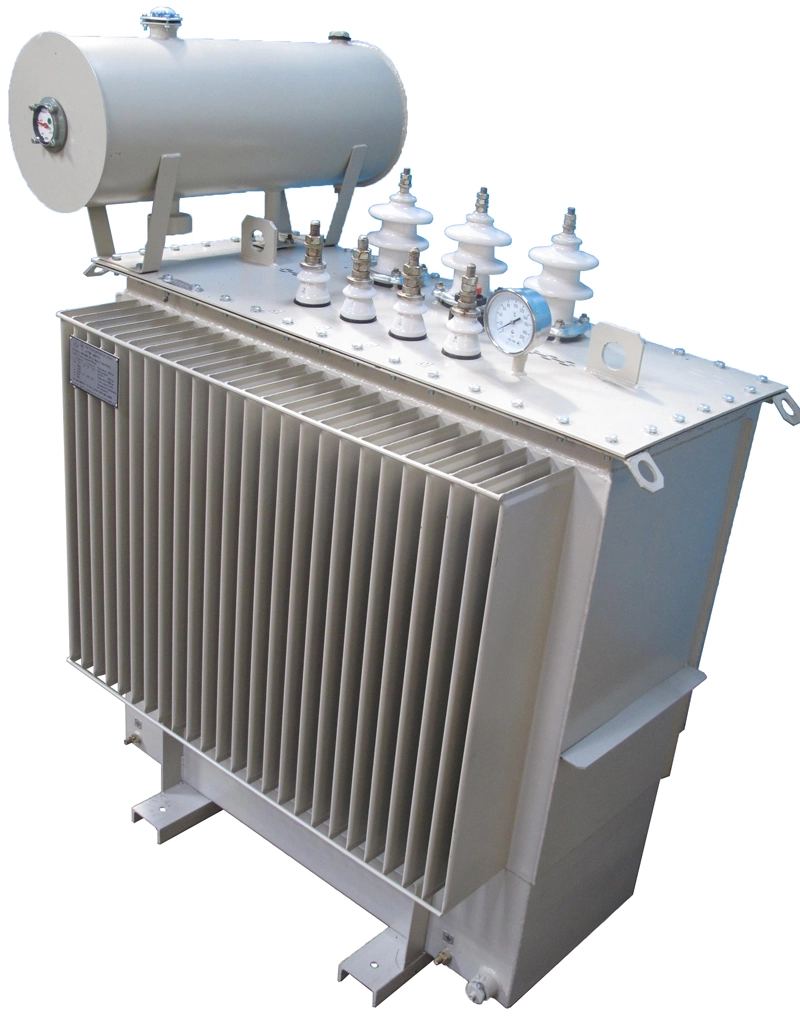

2.  Трансформатор силовой наружной установки трехфазный или трансформатор однофазный типа ОМП-10 или 6кВ;

3.  Распределительное устройство со стороны низшего напряжения (РУНН) с автоматическими выключателями на отходящих линиях и линией уличного освещения.

Пример заказа КТП мощностью 250 кВА напряжением сети 6 кВ

КТПМ -1В- 250/6/0,4 У1 ТУ У 3.2-14152239-001:2004.

  При заказе также необходимо указать платежные и отгрузочные реквизиты заказчика.
