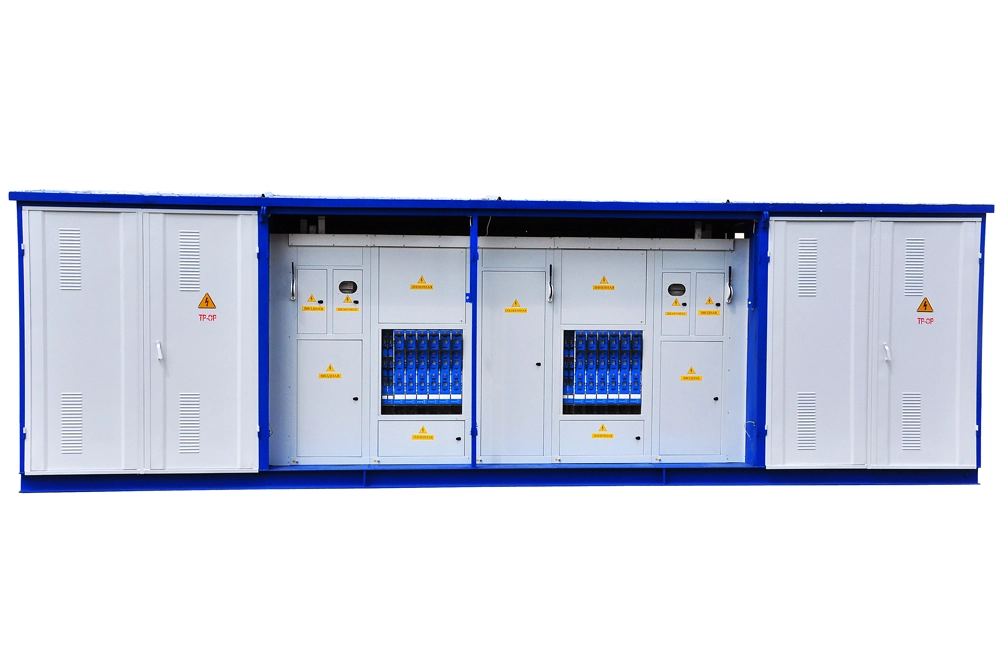

Подстанции трансформаторные комплектные для городских сетей проходного и тупикового типа – КТПГ мощностью 100- 2500 кВА, напряжением ВН 6 или 10 кВ и напряжением НН 0,4 кВ предназначены  для  приема, преобразования и распределения электрической энергии трехфазного переменного тока частотой 50Гц в системах с глухозаземленной нейтралью трансформатора на стороне низкого напряжения. КТПГ предназначены для электроснабжения сельскохозяйственных потребителей, отдельных населенных пунктов и небольших промышленных объектов в районах с умеренным климатом (от -45°С до +40°С).

Вид климатического исполнения У1 по ГОСТ15150.

Нормальная работа КТП обеспечивается при следующих условиях:

1.Высота над уровнем моря - не более 1000 м;

2.Окружающая среда – невзрывоопасная, не содержащая токопроводящей пыли, агрессивных газов и паров в концентрациях, снижающих параметры КТП в

недопустимых пределах;

3.Скорость ветра до 36 м/с (скорость напора ветра до 800 Па);

4.Тип атмосферы – II по ГОСТ15150.

Высоковольтный ввод - воздушный или кабельный, отводы отходящих линий - воздушные или кабельные.

Также КТПГ изготавливаются как однотрансформаторные так и двух- трансформаторные (с секционированием по высокому и низкому напряжению).

На стороне НН установлены автоматические выключатели. Их количество и номинальный ток приведены в таблице.

В комплект поставки КТП входят шкафы УВН (воздушный ввод) и РУНН, силовой трансформатор, разъединитель наружной установки РЛНДз-10/630 (по заказу). По заказу в КТП могут быть предусмотрены линии уличного освещения, включаемые автоматически по сигналу встроенного реле и установками для компенсации реактивной мощности.

.

Пример заказа однотрансформаторной  КТП мощностью 630 кВА напряжением сети 6 кВ кабельный ввод ВН и кабельный ввод НН

КТПГ-2К- 630/6/0,4 У1 ТУ У 3.2-14152239-001:2004.

Пример заказа двухтрансформаторной  КТП мощностью 250 кВА напряжением сети 10 кВ воздушнные ввода ВН и кабельные вводаНН

2КТПГ-2В- 250/10/0,4 У1 ТУ У 3.2-14152239-001:2004.

При заказе также необходимо указать платежные и отгрузочные реквизиты заказчика.

Основные технические параметры КТП

По требованию заказчика возможна замена автоматических выключателей на отходящих линиях.
