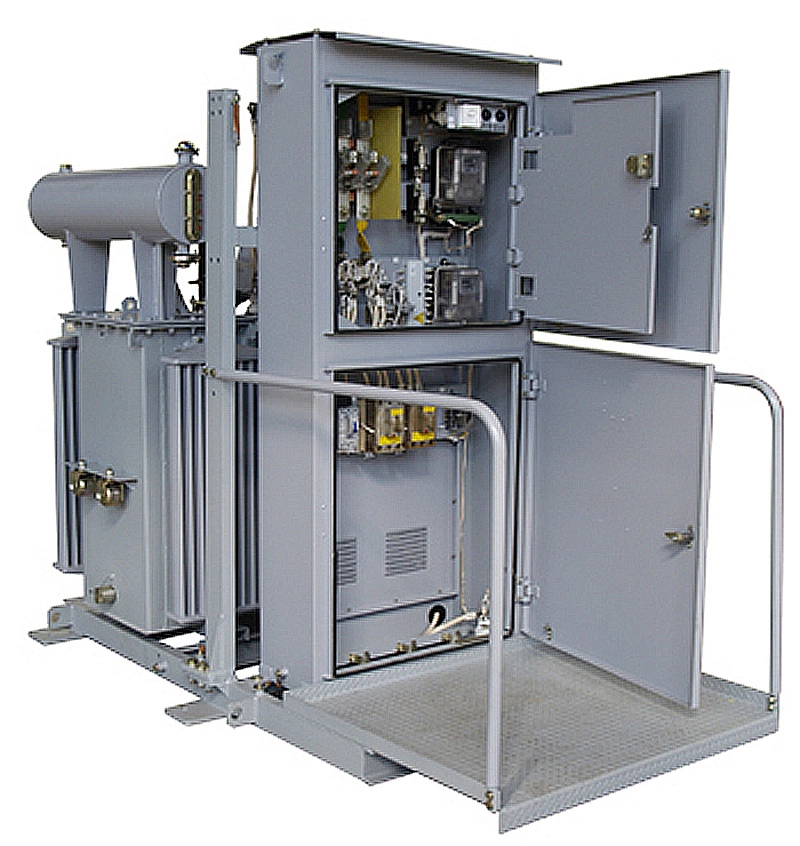

Подстанции трансформаторные комплектные для железнодорожных электрических сетей  КТПЖ-25…400/27,5/0,4 У1 представляют собой однотрансформаторные подстанции наружной установки, питаемые по схеме ДПР (два провода-рельс), и служат для приема электрической энергии частотой 50Гц напряжением 27,5 кВ и преобразования в электроэнергию напряжением 0,4кВ и снабжения ею линейных потребителей железнодорожных станций, разъездов, остановок поездов, переездов и линейно-путевых зданий в районах с умеренным климатом ( от-45°С до +40°С).

Вид климатического исполнения У 1 по ГОСТ 15150.

  Нормальная работа КТПЖ обеспечивается при следующих условиях:

         1.Высота над уровнем моря – не более 1000 м;

         2.Окружающая среда – не взрывоопасна, не содержащая токопроводящей пыли, агрессивных газов и паров в концентрациях, снижающих параметры КТП в недопустимых нормах;

         3.Тип атмосферы – II по ГОСТ 15150.

         КТПЖ устанавливается непосредственно возле железнодорожной опоры и подключается к контактной сети посредством разъединителя РДз-35, который устанавливается на опоре.

         Подстанции могут обеспечивать учет активной и реактивной электрической энергии.

В КТПЖ имеются блокировки, обеспечивающие безопасную работу обслуживающего персонала. На отходящих линиях подстанции установлены автоматические выключатели блоки рубильников-предохранителей.

Пример записи однотрансфоматорной КТП мощностью 400 кВА напряжением сети ВН 27,5 кВ и напряжением сети НН 0,4 кВ

КТПЖ-400/27,5/0,4 У1 ТУ У 3.2-14152239-009:2009

При заказе необходимо указать платежные и отгрузочные реквизиты заказчика.

Основные технические параметры КТП.

По требованию заказчика возможна замена автоматических выключателей на отходящих линиях.
