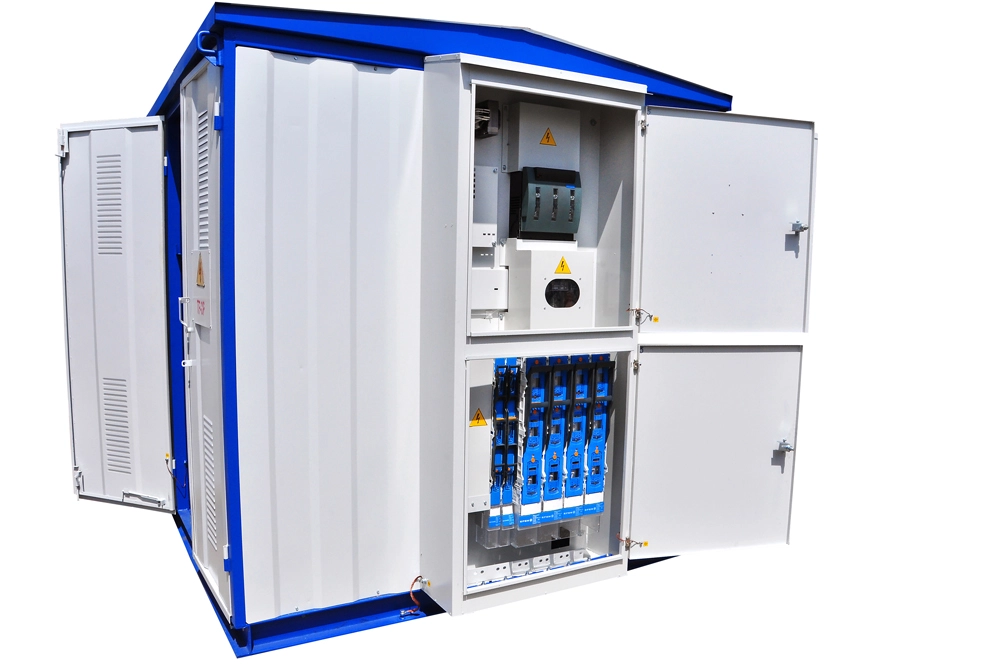

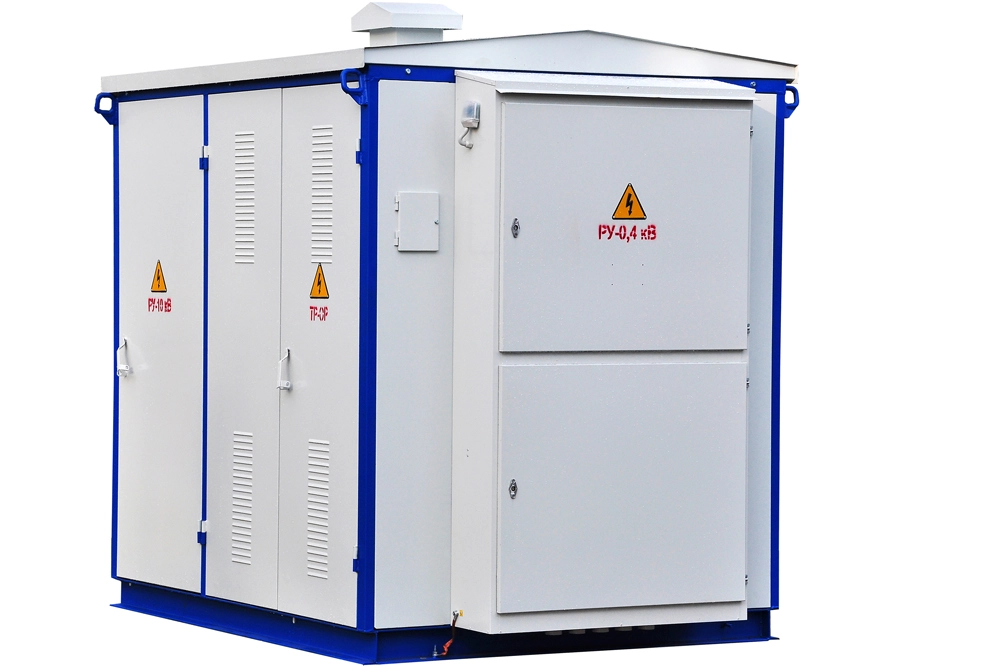

ПОДСТАНЦИИ ТРАНСФОРМАТОРНЫЕ КОМПЛЕКТНЫЕ КТП-2-25...630/10(6)0,4 У1 (проходные киоскового типа)

Наличие:
Под заказ


Подстанции трансформаторные

комплектные тупиковые – КТП-2

мощностью 25- 2500 кВА, напряжением ВН 6

 или 10 кВ и напряжением НН 0,4 кВ

предназначены для приема,

преобразования и распределения

электрической энергии трехфазного

переменного тока частотой 50 Гц в

системах с глухозаземленной нейтралью

 трансформатора на стороне низкого

напряжения. КТП-2 предназначены для электроснабжения сельскохозяйственных потребителей, отдельных населенных пунктов и небольших промышленных объектов в районах с умеренным климатом (от -45°С до +40°С). КТП-2 устанавливается на простейшую бетонную площадку.

Вид климатического исполнения У1 по ГОСТ15150.

         Нормальная работа КТП обеспечивается при следующих условиях:

1.Высота над уровнем моря - не более 1000 м;

2.Окружающая среда – невзрывоопасная, не содержащая токопроводящей пыли, агрессивных газов и паров в концентрациях, снижающих параметры КТП в недопустимых пределах;

3.Скорость ветра до 36 м/с (скорость напора ветра до 800 Па);

4.Тип атмосферы – II по ГОСТ15150.

Высоковольтный ввод - воздушный или кабельный, отводы отходящих линий - воздушные или кабельные.

Проходные КТП-2 изготавливаются как однотрансформаторные так и двух- трансформаторные (с секционированием по высокому и низкому напряжению).

На стороне НН установлены автоматические выключатели. Их количество и номинальный ток приведены в таблице.

В комплект поставки КТП входят шкафы УВН (воздушный ввод) и РУНН, силовой трансформатор, разъединитель наружной установки РЛНДз-10/630 (по заказу).

По заказу в КТП могут быть предусмотрены линии уличного освещения,

включаемые автоматически по сигналу встроенного реле и установками для компенсации реактивной мощности.

Пример заказа однотрансформаторной  КТП мощностью 400 кВА напряжением сети 6 кВ кабельный ввод ВН и кабельный ввод НН

КТПУ-2К- 400/6/0,4 У1 ТУ У 3.2-14152239-001:2004.

Пример заказа двухтрансформаторной  КТП мощностью 250 кВА напряжением сети 10 кВ воздушнные ввода ВН и кабельные ввода НН

2КТПУ-2В- 250/10/0,4 У1 ТУ У 3.2-14152239-001:2004.

  При заказе также необходимо указать платежные и отгрузочные реквизиты заказчика.

Основные технические параметры КТП



Мощность КТП,

кВА

Номинальный ток отходящих линий, А

Масса с

трансформатором, кг

линия

№1

линия

№2

линия

№3

линия

№4

линия

№5

линия

№6



25

40

40

-

-

-

-

1330

40

63

63

80

-

-

-

1480

63

63

63

80

-

-

-

1490

100

63

63

80

100

-

-

1730

160

80

80

100

160

-

-

2010

250

100

100

200

200

-

-

2300

400

100

100

160

200

400

-

2550



По требованию заказчика возможна замена автоматических выключателей на отходящих линиях.

Примечание: в КТП мощностью 25-400 кВА QS1-разъединитель РВз-10-630У3,

                        в КТП мощностью 630-2500 кВА QS1-выключатель нагрузки

                        ВН-РА-10-630У3.
