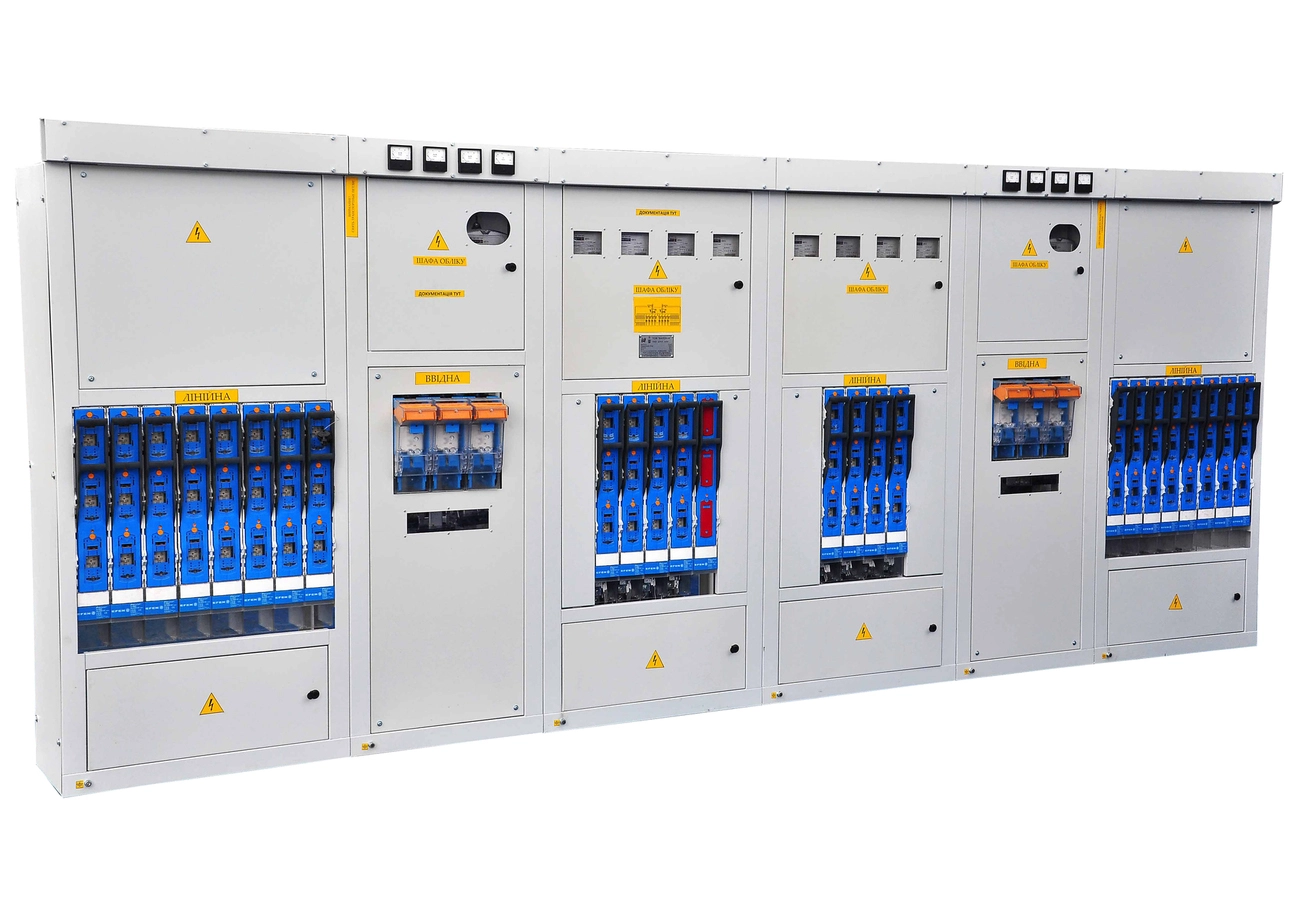

ПАНЕЛИ РАСПРЕДЕЛИТЕЛЬНЫХ ЩИТОВ ЩО-06

Наличие:
Под заказ


Панели распределительных щитов ЩО-06 предназначены для приема и распределения электрической энергии трехфазного переменного тока частотой 50Гц напряжением до 660В и защиты отходящих линий от перегрузок  и токов короткого замыкания.

Вид климатического исполнения У3 по ГОСТ 15150.

Нормальная работа ЩО обеспечивается при следующих условиях:

1.Высота над уровнем моря - не более 1000 м;

2.Окружающая среда – невзрывоопасная, не содержащая токопроводящей пыли, агрессивных газов и паров в концентрациях, снижающих параметры КТП в недопустимых пределах;

3.Скорость ветра до 36 м/с (скорость напора ветра до 800 Па);

4.Тип атмосферы – II по ГОСТ15150.



Панели ЩО по степени защиты изготавливаются двух исполнений (первая цифра в обозначении панели):

1 – открытое  (степень защиты IР00 и только со стороны фасада – IР20);

2 – закрытое  (степень защиты IР20 и только со стороны дна – IР00).

По назначению панели распределяются на вводные, секционные, распределительные и вспомогательные. К вспомогательным панелям относятся панели диспетчерского управления, шкафы учета и торцевые панели.

При двухрядной установке панелей распределительное устройство комплектуется шинным мостом с расстоянием между фасадами -1000, 1500 и 2000мм .

Панели комплектуются следующей аппаратурой:

1. Вводные и секционные – автоматическими выключателями выдвижного и стационарного исполнения и рубильниками ,

2. Распределительные – автоматическими выключателями выдвижного или стационарного исполнения, рубильниками с предохранителями РПС  или изолированными рубильниками с предохранителями типа RBK или ARS.

По заказу изделия комплектуются установками для компенсации реактивной мощности.

Панели собираются в транспортные группы длиной до 4 м.

Пример заказа вводной панели ЩО степени защиты IР00 с номинальным током вводов 1600 А, сделанной по схеме 01



Панель ЩО-06-1101 У3 ТУ У 31.2-14152239-004:2006,

Пример заказа шинного моста с расстоянием между фасадами камер 1000 мм

Шинный мост ШМ-2 У3 ТУ У 31.2-14152239-004:2006.

При заказе также необходимо указать платежные и отгрузочные реквизиты заказчика.
