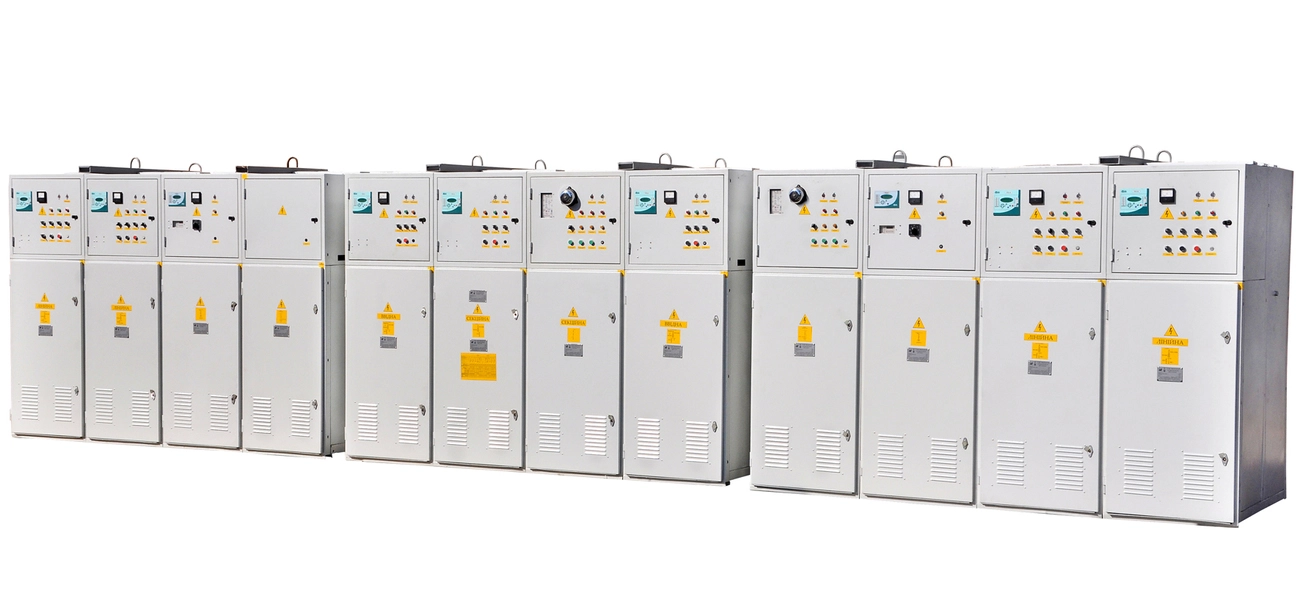

Наименование параметра

Значение параметров КРУ типа

КРУ-10 ВА-20 У3*

КРУ-10 ВА-20 Т3*

КРУ-10 ВА-31,5 У3*

КРУ-10 ВА-31,5 Т3*

1 Номинальное напряжение, кВ

6,0; 10,0

6,0; 10,0;

6,0; 10,0

6,0; 10,0;

2 Наибольшее рабочее напряжение, кВ

7,2; 12,0

7,2; 12,0

7,2; 12,0

7,2; 12,0

3 Номинальный ток главных цепей шкафов КРУ, А:

630; 1000; 1600; 2000; 2500; 3150

630; 1250; 2500

630; 1000; 1600; 2000; 2500; 3150

630; 1250; 2500

4 Номинальный ток сборных шин, А

630; 1000; 1600; 2000; 2500; 3150

630; 1250; 2500

630; 100; 1600; 2000; 2500; 3150

630; 1250; 2500

5 Номинальный ток отключения выключателя, встроенного в КРУ, кА

20,0

31,5

6 Ток термической стойкости для промежутка времени 3 с, кА

20,0

31,5

7 Номинальный ток электродинамической стойкости главных цепей шкафов КРУ, кА

51

81

Признак классификации

Исполнение шкафов КРУ по данному признаку классификации

1 Уровень изоляции по

ГОСТ 1516.3

Нормальная изоляция

2 Вид изоляции

Воздушная

3 Наличие изоляции токоведущих частей

С изолированными шинами – на номинальные  токи отключения 20; 31,5 кА;

С изолированными сборными шинами, отпайками к ним  и шинными вводами на номинальный ток  отключения 31,5 ** кА

4 Условия обслуживания

    КРУ

С двухсторонним обслуживанием

5 Вид управления

Местное, дистанционное

6 Исполнение вводов

Кабельные; шинные

7 Тип шкафов КРУ в зависимости от встраиваемой аппаратуры и присоединений

ШВМП – шкаф с выключателем масляным с пружинным приводом;

ШВМЭ – с выключателем масляным с электромагнитным приводом;

ШТН – с трансформаторами напряжения;

ШПС – с силовыми предохранителями;

ШР – с разъемными контактными соединениями;

ШКА – с комбинированной аппаратурой (с трансформаторами напряжения, разрядниками, конденсаторами);

ШГВ – глухого ввода;

ШКС – с кабельной сборкой;

ШСТ – с силовыми трансформаторами;

ШШП - шинных перемычек;

ШШВ - шинных вводов;

ШВВЭ – с выключателем вакуумным с приводом электромагнитным на постоянном токе;

ШВВП – то же, с пружинным приводом на переменном токе;

ШВ1…2* - шинных вставок;

ШП – переходный;

ШНВА – с низковольтной аппаратурой;

ОРШ – отдельно стоящий релейный шкаф

8 Наличие дверей в шкафах КРУ

Шкафы с дверьми; шкафы без дверей

Признак классификации

Исполнение шкафов КРУ по данному признаку классификации

9 Наличие выдвижных элементов в шкафах КРУ

С выдвижными элементами;

без выдвижных элементов

10 Вид поставки шкафов КРУ

Блоками до трех шкафов (шкафы шириной 750 мм);

блоками до двух шкафов;

отдельными шкафами

11 Степень защиты оболочки КРУ; шторок и перегородок отсеков (при выкаченном положении выдвижного элемента) по ГОСТ 14254

1Р20 – при закрытых дверях шкафа КРУ;

рабочем положении выдвижного элемента (для шкафов КРУ без дверей);

шторок и перегородок (в шкафах с выдвижными элементами);

- 1Р00 – при открытых дверях шкафа КРУ без выдвижных элементов

__________________________

* Цифры в обозначении типа шкафа – в зависимости от расположения ряда шкафов подстанции и номинального тока шкафа КРУ.

  Примечание: Шкафы типа ШВВЭ, ШВВП предназначены для электроустановок с частыми коммутационными операциями.

** Климатическое исполнение У1 и У3

Номинальное напряжение, кВ

Номинальный ток сборных шин, А

Порядковый номер шкафа КРУ

1

2

3

4

5

6

Схема электрическая принципиальная

Обозначение шкафа КРУ

Назначение шкафа

Наименование вакуумного выключателя

Наименование трансформатора тока и их количество

Наименование трансформатора тока 0-й последовательности и их количество

Наличие трансформатора напряжения

Харак-тери-стики защит

МТЗ

ТО

Защита от перегрузки

ЗМЗ

ЗНЗ

Диф. защита

Наличие АВР

Наличие учета

Наличие шинопровода

Объект

Заказчик и его адрес

Проектная организация и ее адрес

Отгрузочные реквизиты

Платежные реквизиты
