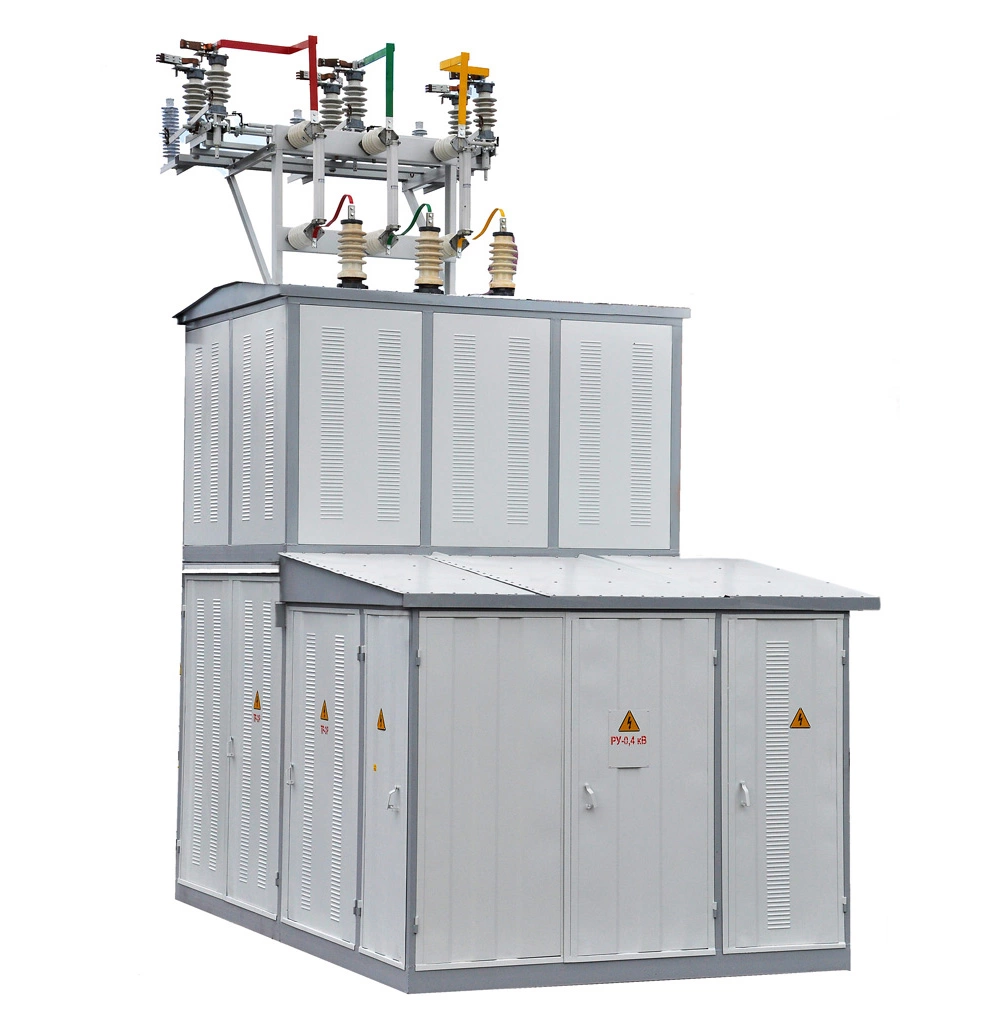

ПОДСТАНЦИИ ТРАНСФОРМАТОРНЫЕ КОМПЛЕКТНЫЕ МОДУЛЬНОГО ТИПА КТПМ-ВА 400...4000/35/0,4 УХЛ1

Наличие:
Под заказ


Комплектные трансформаторные подстанции КТПМ-ВА предназначены для приема, преобразования и распределения электрической энергии трехфазного переменного тока частотой 50 Гц в сетях с изолированной нейтралью и энергоснабжения электроустановок и промышленных объектов нефтяной, горнодобывающей, газовой промышленности, объектов мелиорации, объектов собственных нужд крупных подстанций и других объектов трехфазным переменным током промышленной частоты 50 Гц напряжением 35/0,4 (6,10) кВ.

Вид климатического исполнения УХЛ 1 по ГОСТ 15150.

  Нормальная работа подстанции обеспечивается при следующих условиях:

         1.Высота над уровнем моря – не более 1000 м;

         2.Окружающая среда – не взрывоопасна, не содержащая токопроводящей пыли, агрессивных газов и паров в концентрациях, снижающих параметры КТП в недопустимых нормах;

         3.Тип атмосферы – II по ГОСТ 15150.

КТПМ-ВА представляют собой мобильные блочные здания контейнерного типа полной заводской готовности состоящие из отсеков:

-распределительного устройства ВН 35 кВ (УВН 35 кВ);

-распределительного устройства НН 0,4 кВ (РУНН 0,4 кВ);

-силовых трансформаторов.

         В качестве УВН 35 кВ в однотрансформаторной подстанции используются разъединитель РДз-35 и предохранители ПКТ-35 наружной установки или комплектное распределительное устройство внутренней установки с вакуумным выключателем. При двухтрансформаторной подстанции используются комплектное распределительное устройство внутренней установки с вакуумными выключателями тупикового или проходного типа.

РУНН 0,4 кВ комплектуется панелями одностороннего обслуживания ЩО-06  со стационарно установленными автоматическими выключателями или блок-рубильниками. Подстанции могут обеспечивать учет активной и реактивной электрической энергии.

         В КТП в отдельных блоках устанавливаются  силовые трансформаторы- масляные или сухие.

         В подстанции предусмотрено во всех отсеках внутреннее освещение и проточная вентиляция. По заказу  в КТП устанавливаются  системы внутреннего отопления, принудительной вентиляции и кондиционирования, противопожарной сигнализации, охранной сигнализации, телеметрии, телемеханики с возможностью подключения к АСУ.

КТПМ-ВА поставляются потребителю полностью собранными, с установленным в них электрооборудованием отдельными блоками с возможностью перевозки автомобильным или железнодорожным транспортом.

Основные технические параметры КТП

Наименование параметра

Значение

Номинальное напряжение, кВ:



- на стороне ВН

35

- на стороне НН

0,4

Наибольшее рабочее напряжение, кВ:



- на стороне ВН

40.5

- на стороне НН

0,69

Количество силовых трансформаторов

1 или 2

Номинальная мощность силового трансформатора, кВА

400; 630; 1000; 1600; 2500; 4000

Номинальный ток сборных шин, А:



- на стороне ВН

до 630

- на стороне НН

до 6300

Ток электродинамической стойкости, кА:



- на стороне ВН

40

- на стороне НН

50, 70, 100, 125

Ток термической стойкости, кА:



- на стороне ВН

16

- на стороне НН

20, 30, 40, 50

Время протекания тока термической стойкости, с

1

Номинальная частота, Гц

50

Климатическое исполнение

УХЛ 1

Степень защиты

IP 43

Срок службы, лет

не менее 25

Уровень изоляции по ГОСТ 1516.3

нормальная





Пример записи двухтрансформаторной комплектной трансформаторной подстанции модульной, с мощностью трансформатора 630 кВА, класса напряжения ВН 35 кВ, на номинальное напряжение со стороны НН 0,4 кВ, климатическое исполнение и категория размещения – УХЛ1:



КТПМ-ВА –35/0,4-2x630 -УХЛ1  ТУ У 31.2-14152239-009:2009



При заказе необходимо заполнить прилагаемые опросные листы и указать платежные и отгрузочные реквизиты заказчика.
