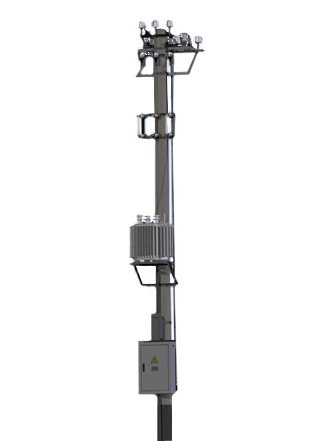

ПОДСТАНЦИИ ТРАНСФОРМАТОРНЫЕ КОМПЛЕКТНЫЕ КТПС-25...250/10(6)0,4 У1 (столбовые) ТУ У 3.2-14152239-001:2004

Наличие:
Под заказ


Подстанции трансформаторные комплектные столбовые мощностью 25-250 кВА трехфазного переменного тока частотой 50 Гц напряжением 10(6)\0,4 кВ представляют собой однотрансформаторные подстанции тупикового типа наружной установки и служат для электроснабжения сельскохозяйственных потребителей, отдельных населенных пунктов и небольших промышленных объектов в районах с умеренным климатом (от -45°С до +40°С).

Вид климатического исполнения У1 по ГОСТ15150.

Нормальная работа КТПC обеспечивается при  следующих условиях:

1.  Высота над уровнем моря - не более 1000 м;

2.  Окружающая среда – невзрывоопасная, не содержащая токопроводящей пыли, агрессивных газов и паров в концентрациях, снижающих параметры КТП в недопустимых пределах;

3.  Скорость ветра до 36 м/с (скорость напора ветра до 800 Па);

4.  Тип атмосферы – II по ГОСТ  15150.

КТПC имеет следующие составные части:

1.  Устройство со стороны высшего напряжения (УВН);

2.  Трансформатор силовой наружной установки трехфазный или трансформатор однофазный типа ОМП-10 или 6кВ;

3.  Распределительное устройство со стороны низшего напряжения (РУНН) с автоматическими выключателями на отходящих линиях и линией уличного освещения.

Пример заказа КТПC мощностью 250 кВА напряжением сети 6 кВ

КТПC -1В- 250/6/0,4 У1 ТУ У 3.2-14152239-001:2004.

  При заказе также необходимо указать платежные и отгрузочные реквизиты заказчика.

Основные технические параметры КТП (столбовая)

Мощность КТП,

кВА

Номинальный ток отходящих линий, А

Масса с

трансформатором, кг

линия

№1

линия

№2

линия

№3

линия

№4

уличного освещения

25

40

40

-

-

16

580

40

63

40

-

-

16

620

63

63

40

40

-

16

700

100

100

80

40

-

16

860

160

160

100

80

-

16

1100

250

250

160

100

80

16

1340


По требованию заказчика возможна замена автоматических выключателей на отходящих линиях.
