КАМЕРЫ СБОРНЫЕ ОДНОСТОРОННЕГО ОБСЛУЖИВАНИЯ КСО-306

Наличие:
Под заказ


Камеры сборные одностороннего

обслуживания КСО 306 и шинные мосты ШМ

и ШМР к ним предназначены для

комплектации распределительных устройств

напряжением 6 или 10 кВ переменного тока

частотой 50 Гц с изолированной нейтралью.

Вид климатического исполнения У3 по

ГОСТ15150.

Нормальная работа КСО обеспечивается при

следующих условиях:

1.Высота над уровнем моря - не более 1000 м;

2.Окружающая среда – невзрывоопасная, не содержащая токопроводящей пыли, агрессивных газов и паров в концентрациях, снижающих параметры КТП в недопустимых пределах;

3.Скорость ветра до 36 м/с (скорость напора ветра до 800 Па);

4.Тип атмосферы – II по ГОСТ15150.

Главные цепи КСО состоят из следующих аппаратов;

1. Автогазовый выключатель нагрузки ВН-РА – камеры 03-06, 08,09 и 24;

2. Разъединитель с заземляющими ножами РВ – камеры 01, 02, 07, 10, 11, 14П, 14Л;

3.Вакуумный выключатель ВВ/ТЕL или ВР-1 с электромагнитным приводом –камеры 12В, 14В и 17В. В камерах предусмотрен комплект защит -максимальная токовая защита, токовая отсечка, защита от замыкания на землю, контроль цепей напряжения автоматическое включение резерва (АВР);

4. Трансформаторы напряжения – камеры 10 и 11;

5.Трансформаторы собственных нужд - камеры 12В, 13В и 23.

По заказу поставляются шкафы учета активной и реактивной  энергии.

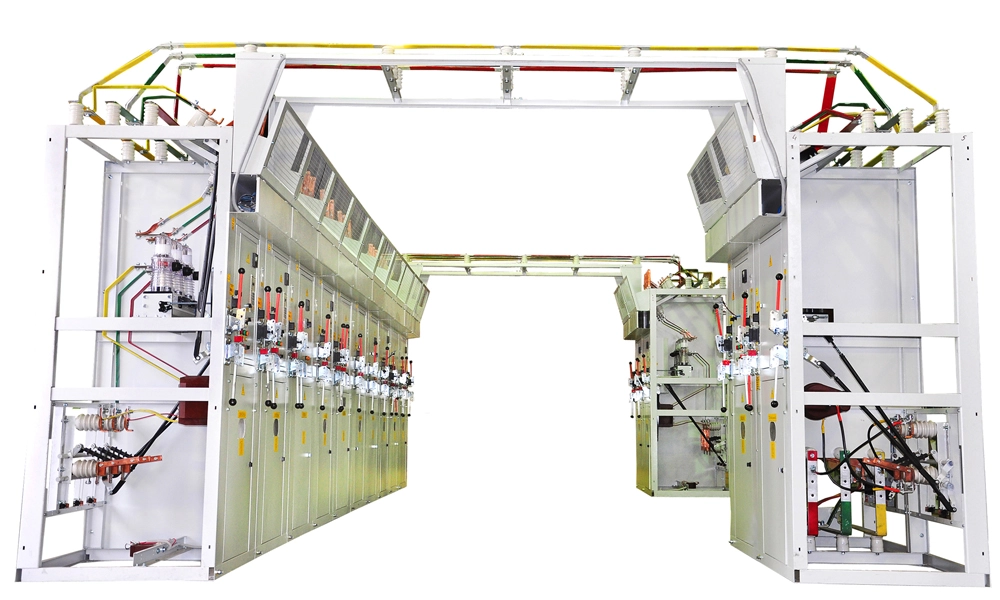

При двухрядном исполнении распределительное устройство комплектуется

шинными мостами с разъединителями (ШМР) или без них (ШМ).Шинные мосты устанавливаются только на крайние камеры. Расстояние между фасадами камер: 2000 мм (ШМР-1,ШМ-1); 2500 мм (ШМР-2, ШМ-2); 3000 мм (ШМР-3, ШМ-3); 3500 мм (ШМР-4, ШМ-4). Присоединение камер к внешней сети - кабельное. В камерах предусмотрены все блокировки согласно нормативных документов.

Пример заказа камеры КСО, сделанной по схеме 05, номинальным напряжением 10 кВ

Камера КСО 306-05 У3 ТУ У 31.2-14152239-002:2006,

Пример заказа камеры КСО с вакуумным выключателем, сделанной по схеме 13 В, номинальным напряжением 10кВ

Камера КСО 306-13В У3 ТУ У 31.2-14152239-002:2006,

Пример заказа шинного моста с разъединителями с расстоянием между фасадами камер 2500 мм

Шинный мост ШМР-2 У3 ТУ У 31.2-14152239-002:2006.

  При заказе также необходимо указать платежные и отгрузочные реквизиты заказчика.

Основные технические параметры  камер КСО

Наименование параметра

Значение параметра

Номинальный ток главных цепей, А

630,1000,1600

Номинальный ток плавкой вставки предохранителей, А

для 6 кВ

для 10 кВ



от 5 до 120

от 5 до 100

Номинальный ток электродинамической стойкости главных цепей, кА

51

Номинальный ток термической стойкости главных цепей, кА

20

Габаритные размеры камер, мм

камеры 12В, 14В, 17В

остальные камеры



800х800х2200

800х800х1900

Масса, не более, кг

350





Пример заполнения опросного листа.

План расположение камер







4





5





6







7





ШМР-1







3





2





1





Таблица исполнений КСО



Тип

Схема

Тип коммутационного аппарата

Масса, кг

1

2

3

4

КСО 306-01 У3

01

Разъединитель РВз

150

КСО 306-02 У3

02

Разъединитель РВз

160

КСО 306-03 У3

03

Выключатель ВН-РА

170

КСО 306-04 У3

04

Выключатель ВН-РА

180

КСО 306-05 У3

05

Выключатель ВН-РА

200

КСО 306-06 У3

06

Выключатель ВН-РА

220

КСО 306-07 У3

07

Разъединитель РВз

175

КСО 306-08 У3

08

Выключатель ВН-РА

170

КСО 306-09 У3

09

Выключатель ВН-РА

190

КСО 306-10 У3

10

Разъединитель РВз

210

КСО 306-11 У3

11

Разъединитель РВз

280

КСО 306-14 У3

14

Разъединитель РВз

150

КСО 306-14Л У3

14Л

Разъединитель РВз

150

КСО 306-15 У3

15

Разъединитель РВз

150

КСО 306-16 У3

16

Разъединитель РВз

150

КСО 306-23 У3

23

Разъединитель РВз

190

КСО 306-24 У3

24

Выключатель ВН-РА

180

1

2

3

4

ШМ1

L=2000 мм



210

ШМ2

L=2500 мм



260

ШМ3

L=3000 мм



310

ШМ4

L=3500 мм



360

ШМР1

L=2000 мм

Разъединитель РВз

250

ШМР2

L=2500 мм

Разъединитель РВз

300

ШМР3

L=3000 мм

Разъединитель РВз

350

ШМР4

L=3500 мм

Разъединитель РВз

400

Торцевая панель





60

Опора с изоляторами





70

Инвентарная перегородка





5,5

КСО 306-12В У3

12В

Выключатель ВВ/ТЕL

480

КСО 306-14В У3

14В

Выключатель ВВ/ТЕL

480

КСО 306-17В У3

17В

Выключатель ВВ/ТЕL

380





Схемы электрические принципиальные первичных соединений камер КСО 306



Схемы электрические принципиальные первичных соединений камер КСО 306 (продолжение)
